Les accessoires pour les machines à polir

Porte-lames, clips de maintien, moules, gobelets, spatules, micrograveur, corps de chauffe, moules d’enrobage et pistons intercalaires…

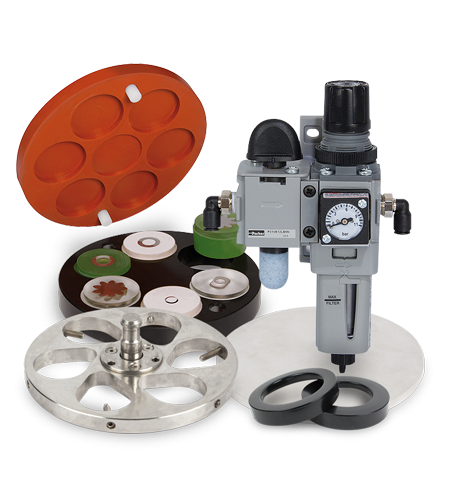

accessoires pour machines à polir

Plateaux et supports

Plateaux en aluminium

Pour les machines SMARTLAM®2.0 et 3.0
Plateau aluminium Ø 200 mm 08 82701 00
Plateau aluminium Ø 230 mm 08 82702 00
Pour les machines SMARTLAM®2.0 et 3.0, MASTERLAM®1.0 et 3.0
Plateau aluminium Ø 250 mm 08 82703 00
Plateau aluminium Ø 300 mm 08 82704 00
Pour machine MASTERLAM®1.1
Plateau aluminium Ø 400 mm 08 82706 00

Cerclage de maintien métallique

Pour les machines SMARTLAM®2.0 et 3.0
Pour plateau Ø 200 mm 60 SL002 90
Pour plateau Ø 230 mm 60 SL001 90
Pour les machines SMARTLAM®2.0 et 3.0, MASTERLAM®1.0 et 3.0
Pour plateau Ø 250 mm 60 SL004 90
Pour plateau Ø 300 mm 60 SL006 90
Pour plateau Ø 305 mm 60 SL007 90

Réducteur de cuve SMARTLAM®

Pour les machines SMARTLAM®2.0 et 3.0
Pour plateau Ø 200 mm 60 ML080 90
Pour plateau Ø 230 mm 60 ML082 90
Pour les machines SMARTLAM®2.0 et 3.0, MASTERLAM®1.0 et 3.0
Pour plateau Ø 250 mm 60 ML081 90

Collerette anti-projection

60 ML080 91
Pour les machines SMARTLAM®2.0, MASTERLAM®1.0 et 3.0

Porte-échantillons et accessoires

Porte-échantillons PC

Pour machine SMARTLAM®2.0 équipée du SPRINGLAM®
PC Ø 119 mm à 6 alvéoles goutte d’eau Ø20 à 32 mm 06 MLP02 00
Pour machine SMARTLAM®2.0 équipée du SPRINGLAM®
Pour les machines MASTERLAM®1.0 et 3.0
PC Ø 160 mm à 6 alvéoles goutte d’eau Ø 20 à 40 mm 06 MLC10 00
PC Ø 160 mm à 9 alvéoles Ø 30 mm 06 MLC30 00
PC Ø 160 mm à 6 alvéoles Ø 40 mm 06 MLC40 00
PC Ø 160 mm à 5 alvéoles Ø 50 mm 06 MLC50 00
PC Ø 160 mm à 3 alvéoles rectangulaires 40 x 70 mm 06 MLC12 00
PC Ø 160 mm à 6 alvéoles rectangulaires 25 x 34 mm 06 MLC14 00
Pour machine MASTERLAM®1.1
PC Ø 210 mm sans alveoles 06 MLC01 00

Porte-échantillons PI

Pour machine MASTERLAM®3.0
PI Ø 160 mm à 6 alvéoles Ø 50 mm 06 MLI10 00

Porte-échantillons pour pièces à géométrie variable

06 MLC60 00

Pour machine MASTERLAM®1.0, 1.1 et 3.0

Porte-échantillons à pression centrale Ø 160 mm pour bridage par excentrique de pièces non enrobées à géométrie complexe.

PE128 – porte échantillons de précision pour lames minces

06 PE128 00

Pour machines M.M.8400

Le porte échantillons LAM PLAN PE128 est utilisé pour maintenir plusieurs lame minces, par aspiration sous vide, lors d’une opération de rodage.

Ce porte-échantillon est garant de l’obtention d’un haut niveau de parallélisme. La précision et la robustesse de ce dispositif permettent de répondre aux demandes spécifiques des laboratoires de recherche comme aux contraintes des laboratoires de production.

Mise à épaisseur des lames-minces réglable et parallélisme obtenu automatiquement.

L’ensemble comprend :

  • 1 règle micrométrique
  • 1 pompe à vide
  • 1 support porte-échantillon Ø 120 mm.

Lames minces compatibles : 6x 30×45 ou 6x 28×48 – 1x 120×45 + 2x 28×48 (ou 2x 30×45) 1x 120×90 – 1x 60×80 + 2x 28×48 (ou 2x30x45) – 2x 60×80 – 4x 24×27 – 4x Ø1pouce.

Fiche technique

  • Précision de la bague de réglage : 200 µm par tour
  • Diamètre intérieur utile : 128 mm
  • Dimensions (H x Ø) : 210 x 144 mm
  • Poids : 6,27 kg

Platine de chargement pour porte-échantillons

Pour machine SMARTLAM®2.0 équipée du SPRINGLAM®
Pour machine SMARTLAM®3.0
PC Ø 160 mm – prof 3 mm 06 MLP01 00
PC Ø 119 mm – prof 3 mm 06 MLP02 00

Kit bagues réductrices

Pour machine MASTERLAM®3.0
Kit 6 bagues réductrices Ø 40 mm 06 MLIK5 00
Kit 6 bagues réductrices Ø 30 mm 06 MLIK2 00
Kit 6 bagues réductrices Ø 25,4 mm 06 MLIK1 10
Kit 6 bagues réductrices 1-1/4 06 MLIK3 10
Kit 6 bagues réductrices 1-1/2″ 06 MLIK4 10
Pour machine SMARTLAM®3.0
Kit 3 bagues réductrices Ø 40 mm 06 SLIK5 00
Kit 3 bagues réductrices Ø 30 mm 06 SLIK2 00
Kit 3 bagues réductrices Ø 25,4 mm 06 SLIK1 10
Kit 3 bagues réductrices 1-1/4 06 SLIK3 10
Kit 3 bagues réductrices 1-1/2″ 06 SLIK4 10

Doseurs, distributeurs

Doseur automatique DISTRILAM®

60 MLD00 00

Pour les machines MASTERLAM®1.0, 3.0 et 1.1

Le doseur distributeur automatique DISTRILAM® est contrôlé directement depuis l’écran de la machine via un connecteur RS 232, il est reconnu instantanément par toutes les polisseuses
MASTERLAM® car le programme de commande est pré intégré sur les machines. Il est équipé de 4 circuits indépendants composés de 3 pompes péristaltiques standards pour le dosage précis des liquides diamants et 1 pompe péristaltique à débit supérieur pour le dosage du lubrifiant ou d’un abrasif colloïdal. ll fonctionne sans air comprimé ni raccordement électrique. Le doseur automatique DISTRILAM® est un accessoire indispensable pour une utilisation automatisée des MASTERLAM®.
Ce dispositif est garant d’un travail reproductible et d’une utilisation économique des consommables.

Comprend : un doseur, une connexion machine, une buse de distribution 4 voix sur pied magnétique et 4 flacons plastiques.

Dimensions : 170 x 205 x 200 mm

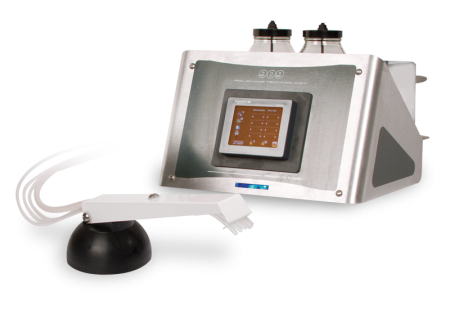

Doseur automatique M.M.909 M

08 00799 10

Pour machine SMARTLAM®2.0 équipée du SPRINGLAM®
Pour machine SMARTLAM®3.0
  • Distribution de 3 liquides différents
  • Commande par écran tactile couleur
  • 3 pompes péristaltiques, plus une sortie de commande pour pompe externe
  • Tension nécessaire : 230 v monophasé 50 Hz
  • Communication doseur/machine : 1 entrée 24 V pour asservissement
  • Option : remplacement d’une pompe péristaltique standard par une pompe gros débit pour produit à viscosité élevée.

Compresseur

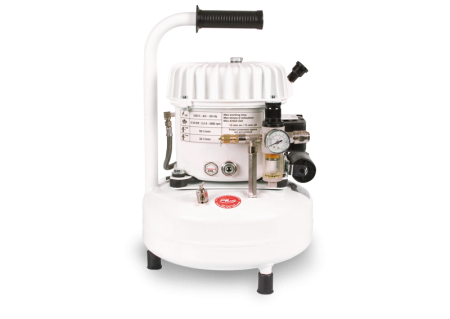

Compresseur à membrane

Compresseur à membrane pour les laboratoires qui ne sont pas équipés d’un réseau d’air comprimé.
Fonctionnement silencieux.

 Débit
 Pression Dim. L x H x P Réf.
50 l/min 8 bar 330 x 500 x 330 mm 60 COM00 00

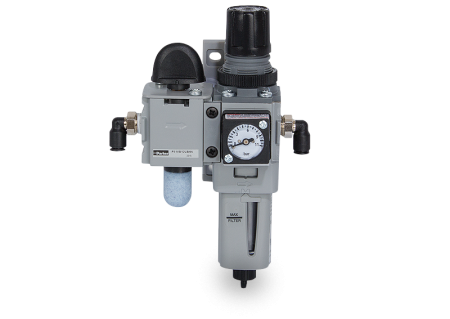

Filtre régulateur de pression

Kit filtre régulateur de pression pour air comprimé

60 00375 90

Indispensable pour préserver les machines des impuretés du circuit.
Compatible avec : CUTLAM 4.0/5.0, PRESSLAM 1.1, SMARTLAM 3.0, MASTERLAM 1.0/1.1/3.0.

Moule porte-échantillons

Moule porte-échantillons universel Série 610

Le porte-échantillons universel LAM PLAN est un système astucieux et économique qui combine les fonctions de moule et de porte-échantillons pour la réalisation d’enrobage avec toutes sortes de résines liquides à froid. Ce dispositif est livré en deux éléments amovibles : le porte-échantillons métallique universel avec revêtement anti-adhérent et la partie en caoutchouc spécial siliconé destinée au moulage à froid des échantillons.

Utilisation

Le porte-échantillons 610 est utilisable sur machine automatique ou manuelle. Il est directement compatible avec la SMARTLAM®2.0 équipée du bras de pression SPRINGLAM® (fig.3). Pour une utilisation sur machines automatiques à tête motorisée un kit d’adaptation est disponible.

shema



 Type
 SMARTLAM® 2.0
option SPRINGLAM®		 MASTERLAM® 1.0
MASTERLAM®3.0		 Réf.
Ø 110 mm avec moule 6 alvéoles Ø 28 mm Ø 200 mm   06 00612 20
Ø 145 mm avec 3 moules 6 alvéoles
inclus 6 x Ø 40,6 x Ø 35 et 6 x Ø 32 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 10
Ø 145 mm avec 3 moules 6 alvéoles
inclus 6 x Ø 30, 6 x Ø 25 et 6 x Ø 20 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 20
Ø 145 mm avec moule 3 alvéoles Ø 50 mm Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 30
Ø 145 mm avec 2 moules 3 alvéoles
inclus rectangulaires 3 x 30 x 55 mm et 3 x 18 x 55 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 40
Ø 159 mm avec moule 6 alvéoles Ø 36 mm Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00612 40
Ø 159 mm avec moule 10 alvéoles Ø 28 mm Ø 300 mm Ø 300 mm 06 00612 50
KIT D’ADAPTATION porte-échantillons universels pour MASTERLAM® 1.0 et 3.0   X 06 K0010 00

Pour utiliser les porte-échantillons universels sur la machine à polir SMARTLAM® 2.0, elle doit être équipée du bras de pression SPRINGLAM®. Non compatible pression individuelle.

Capot transparent sécurisé

Capot transparent sécurisé gamme MASTERLAM®

Le capot sécurisé est un carénage de protection totalement transparent compatible avec toute la gamme MASTERLAM®. Son ouverture engendre la coupure de tout mouvement machine*, il offre une protection intégrale conforme aux normes 2006/42/CE et 2004/108/CE. Il préserve l’accessibilité au plateau de la machine sans générer d’encombrement supplémentaire sur le plan de travail, son ouverture est assistée par 2 vérins à gaz latéraux. L’écran tactile est situé à l’extérieur de la zone sécurisée ainsi les commandes de la MASTERLAM® restent accessibles en permanence.

*Le capot transparent sécurisé autorise toute fois la mise en rotation du plateau en mode manuel.

Pour les machines MASTERLAM®1.0 et 3.0

L’écran de commande et déporté sur la droite, il faut donc prévoir un dégagement de 195 mm supplémentaire par rapport à la largeur de la machine.

Espace requis : Largeur de 770 mm, hauteur de 910 mm. 60 MLEP0 00
Pour machine MASTERLAM®1.1
Espace requis : Largeur de 880 mm, hauteur de 910 mm. 60 MLEP1 00

Bacs de filtration et sédimentation

Bac de filtration, sédimentation 60 L

60 A0029 90

Pour les machines MASTERLAM®1.0, 3.0 et 1.1

Bac de filtration, sédimentation 60 L + pompe

60 A0029 00

Pour les machines MASTERLAM®1.0, 3.0 et 1.1

Avec pompe contrôlée par la machine.
