M.M.2380

Développé sur des bases technologiques connues et éprouvées depuis plusieurs années, cet équipement répondra parfaitement à vos demandes de rodage ou de polissage double face en production sur des pièces ayant un diamètre compris entre 2 et 30 mm.

Pouvant être équipée de plateaux de rodage LAM PLAN, cette machine sera une réponse idéale par exemple au marché automobile, où l’obtention d’une géométrie et d’une cote précise sont régulièrement des critères clés. En parallèle, la possibilité d’associer la M.M.2380 à des supports de polissage permettra de répondre à toutes les demandes où l’état de surface poli est le critère principal, comme par exemple les secteurs horlogers ou optiques.

La M.M.2380 est bâtie sur un châssis mécanosoudé et boulonné en acier, avec carrosserie garant de résultats stables et répétables. L’entraînement des plateaux (inférieur et supérieur) et du pignon central est assuré par des moteurs brushless. La variation des vitesses et des sens de rotation est donc possible. Les plateaux d’un diamètre extérieur de 380 mm autorisent la mise en place de 5 satellites (de capacité utile Ø 125 mm).

VIDÉO ET PHOTOS

Design
et technologie de pointe

Interface de commande par écran tactile

L’ensemble des paramètres de la machine est contrôlé au travers d’un large écran tactile de 10.5 pouces. L’architecture de l’interface Homme-machine assure une prise en main très rapide de l’équipement. Cet écran affichera entre autres la pression appliquée sur les pièces et les couples moteurs en temps réel. Cette machine peut également être équipée d’un dispositif « stop-cote ». Indépendamment du temps de cycle, la machine stoppe automatiquement son cycle lorsque l’épaisseur Cible des pièces est atteinte.

Visuels non contractuels

EN DÉTAILS

Caractéristiques techniques
et équipements

Convivialité d’utilisation

La MM.2380 peut être équipée d’un système de mise en place rapide des satellites porte-pièces. Un système de « rack » permet de stocker plusieurs satellites chargés par l’opérateur en temps masqué. La couronne dentée de la machine présente une partie amovible. Ainsi, lorsque la phase de polissage est terminée, l’opérateur peut effectuer une translation des satellites et les récupérer directement sur une tablette magnétique prévue à cet effet. Inversement, le chargement des satellites (garnis de pièces au préalable) dans la machine (pour relancer un nouveau cycle) s’effectuera de la même façon.

Options

Au choix, cette machine peut être équipée d’une couronne d’entraînement à dents ou à pions, permettant d’utiliser des satellites qui vous serviraient déjà sur une application similaire.
Enfin, une série d’accessoires connexes à cette machine a été développée par LAM PLAN. Le système Fixpad^® associé au plateau FAS^® facilitera grandement le changement des supports de polissage. De plus, LAM PLAN propose sa gamme de disques TOUCHLAM^®, spécialement adaptées aux dimensions des plateaux supérieurs et inférieurs de la machine.

Téléchargements

La fiche technique

PDF 240 Ko

Les catalogues

Page des catalogues

Fiche technique M.M.2380

Capacité plateaux	Piste 5 satellites Ø 380 mm ext. / Ø 153 mm int.
Capacité utile	5 satellites Ø 125 mm
Vitesse rotation plateau supérieur	0 à 160 tr/min rotation bidirectionnelle
Vitesse rotation pignon	0 à 80 tr/min rotation bidirectionnelle
Puissance moteur plateaux et pignon	0.75 kW pour chaque moteur
Energies nécessaires	400 V-50 Hz triphasé + neutre Air comprimé 6 bars filtré 10 µm
Puissance cumulée	2.5 kW
Niveau de bruit	< 80 db à 1 mètre
Dimensions L x P x H	960 x 780 x 2 030 mm Hauteur table travail : 1 040 mm
Poids	650 kg
Référence	10 23800 00

ACCESSOIRES ET OPTIONS

Les accessoires disponibles

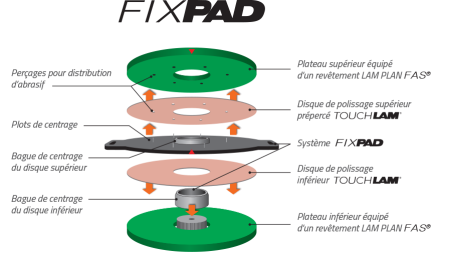

Système FIXPAD^®

Pour machine double face M.M.2380

Le FIXPAD® est un outil qui permet de positionner simplement et rapidement les disques de polissage sur les plateaux des machines double face.

Développé par LAM PLAN, le FIXPAD^® permet de coller les disques sur les plateaux sans emprisonner de bulles d’air et sans faire de plis. De par sa conception et grâce à la prédécoupe des disques TOUCHLAM^®, la mise en place des disques sur les plateaux supérieurs est réalisée en quelques secondes. En se positionnant dans les trous de distribution du plateau supérieur, les plots de centrage du Fixpad® guident la fixation du disque. Cet outil simplifiera la mise en place des disques de polissage et limitera les temps d’arrêt machine.
Mesure d’enlèvement de matière

10 84003 00

Pour machine M.M.8400

Système permettant l’obtention de surfaces planes à moins d’un micron, combinée à un parallélisme de qualité entre la face rodée et une référence.

Cet appareil est constitué d’un disque de pression, parfaitement plan, capable de translater sur un axe vertical. Il vient donc réaliser un appui sur la face opposée à la surface à roder.

Le guidage de ce plateau d’appui est réalisé par une douille à billes de haute précision. Ainsi, à l’issue du cycle de rodage, les pièces contenues par cet outillage auront un parallélisme inférieur à 5 microns. Le plan d’appui est revêtu de céramique, assurant une longue durée de vie à cette surface de référence sans risque de pollution métallique.

Enfin, cet outillage est équipé d’un palpeur sans fil, permettant de visualiser l’enlèvement de matière en temps réel sur un pc, placé à proximité de la machine à roder à laquelle ce montage sera associé. La cote cible à atteindre peut être paramétrée. Par un jeu de couleur très intuitif, l’opérateur peut donc visualiser rapidement sur le moniteur de son ordinateur si les pièces sont dans la tolérance d’épaisseur définie par votre cahier des charges.
Distributeur mélangeur type 8003
Piloté par l’interface machine ou par séquenceur intégré pour la version autonome.
- Type de pompe : 1 pompe vortex + mélangeur
- Cuve : Volume utile 50 litres sur roulettes avec vanne de vidange
- Alimentation électrique : 220V monophasé
- Débit pompe : 50 litres/minute
- Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies
Désignation
Qté Capacité Réf.

Doseur type 8003 asservi pour machine LAM PLAN 1 50 litres W000 08003

Doseur type 8003 autonome 1 50 litres W001 08003
Distributeur mélangeur type 8007
Piloté par l’interface machine ou par séquenceur intégré pour la version autonome.
- Type de pompe : 1 pompe vortex
- Cuve : Volume utile 7 litres
- Alimentation électrique : 220V monophasé
- Débit pompe : 25 litres/minutes
- Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies
Désignation
Qté Capacité Réf.

Doseur type 8007 asservi pour machine LAM PLAN 1 7 litres W000 08007

Doseur type 8007 autonome 1 7 litres W001 08007
Disques intercalaires série 881

Disques de protection et de faible compensation (autres diamètres sur demande).

Désignation
Qté Ø en mm Réf.

Disques de protection 10 138 08 83501 00

10 245 08 86001 00

10 275 08 87501 00

10 406 08 81001 00

10 480 08 81201 00
Disques intercalaires série 883

Disques pour la compensation d’épaisseurs importantes. Épaisseur 10 mm.

Désignation
Qté Ø en mm Réf.

Disques de compensation 3 138 08 83503 00

3 245 08 86003 00

3 275 08 87503 00

3 406 08 81003 00

3 480 08 81203 00
Disques de maintien série 885

Disques de maintien antidérapants pour pièces de faible épaisseur. Épaisseur 4 mm.

Désignation
Qté Ø en mm Réf.

Disques de maintien 3 138 08 83505 00

3 245 08 86005 00

3 275 08 87505 00

3 406 08 81005 00

3 480 08 81205 00
Satellites pour machine double face

Les satellites sont utilisés pour le maintien des pièces sur machine double face. Leur conception est réalisée selon la géométrie de vos pièces ou selon vos plans. Nos satellites sont disponibles dans une large gamme d’épaisseurs, allant de quelques millimètres jusqu’à une épaisseur de 200 µm.

En fonction de vos applications et de la nature de vos pièces, nous vous proposons un large choix de matériaux, comme des satellites en acier inox, acier bleu (trempé jusqu’à 600Hv), fibre verre, aramide, PVC, époxy… pour toutes marques de machine double face.

Désignations
Réf.

Satellite époxy USAT 00001

Satellite pvc USAT 00002

Satellite métallique USAT 00003
